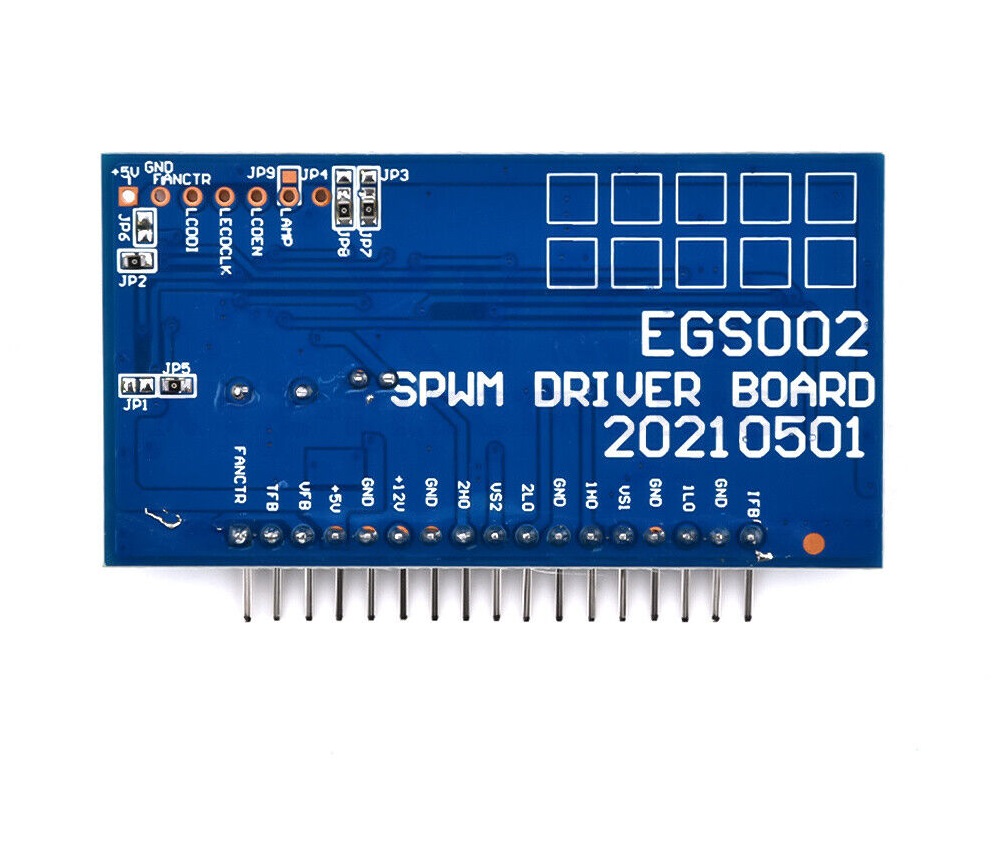

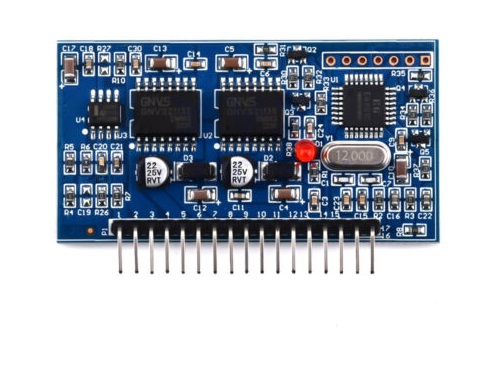

Inversor de Onda Sinusoidal Pura SPWM Driver Board – EGS002

$ 32.000 IVA Incluido

Hay existencias

EG8010 es un digital, la función muy bien trae su propio control en tiempo muerto del chip generador inversor de onda sinusoidal pura, utilizado en la estructura de conversión de energía DC-DC-AC de dos etapas o transformador de frecuencia de potencia DC-AC de una sola etapa Arquitectura Boost, un oscilador de cristal externo de 12 MHz, para lograr alta precisión, y la distorsión armónica es muy pequeña, inversor de onda sinusoidal pura de 50 Hz o 60 Hz ASIC. El chip utiliza tecnología CMOS, la integración interna del generador sinusoidal SPWM, el circuito de control de tiempo muerto, el rango de factores multiplicadores, el circuito de arranque suave, el circuito de protección, la interfaz de comunicación serie RS232 y un módulo de controlador LCD serie 1602 funciones.
Características:
Fuente de alimentación única de 5V
Juego de 4 pines de frecuencia de salida de onda sinusoidal pura:
50Hz onda sinusoidal pura de frecuencia fija de 60Hz onda sinusoidal pura de frecuencia fija 0-100Hz
frecuencia de onda sinusoidal pura ajustable 0-400Hz frecuencia de onda sinusoidal pura ajustable
Modulación unipolar y bipolar
Viene con control de banda muerta, pin 4 tiempo muerto:
300nS tiempo muerto 500nS tiempo muerto 1.0uS tiempo muerto 1.5uS tiempo muerto
Oscilador de cristal externo de 12 MHz
Frecuencia portadora PWM 23,4 KHz
Voltaje, corriente, retroalimentación de temperatura en tiempo real
Protección contra sobretensión, subtensión, sobrecorriente y sobrecalentamiento
Pin de modo de arranque suave que ajusta el tiempo de respuesta de 1S
Comunicación en serie para establecer el voltaje de salida, la frecuencia y otros parámetros

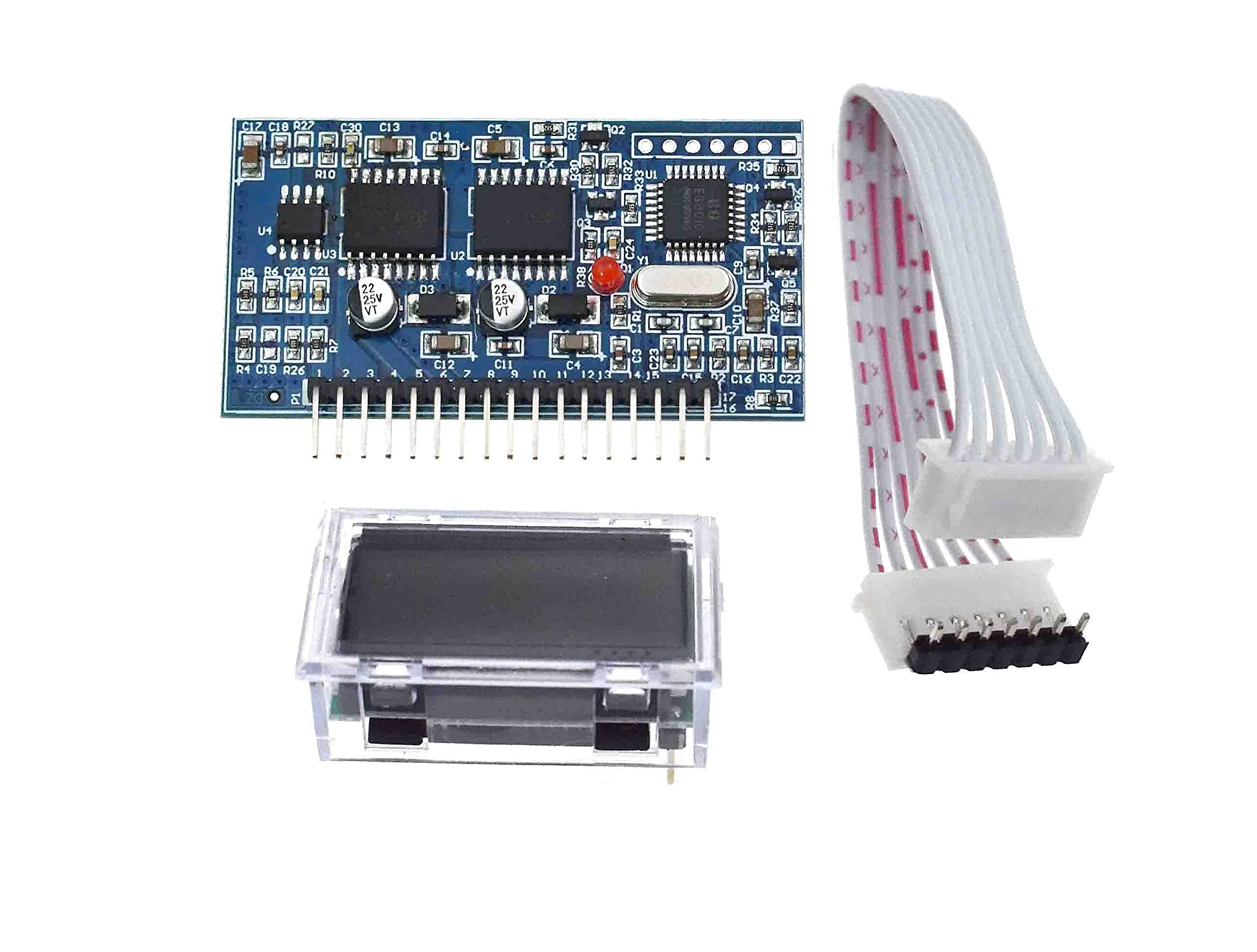

Módulo LCD serie externo 1602 muestra el inversor
voltaje, frecuencia, temperatura y corriente información

Aplicaciones:
Inversor monofásico de onda sinusoidal pura
Inversor fotovoltaico
Inversor de energía eólica
Sistema UPS de fuente de alimentación ininterrumpida
Sistema generador digital
SI potencia
Controlador de velocidad del motor monofásico
Inversor monofásico
Atenuador de onda sinusoidal
Regulador de onda sinusoidal
Generador de ondas sinusoidales

REF: EGS002
