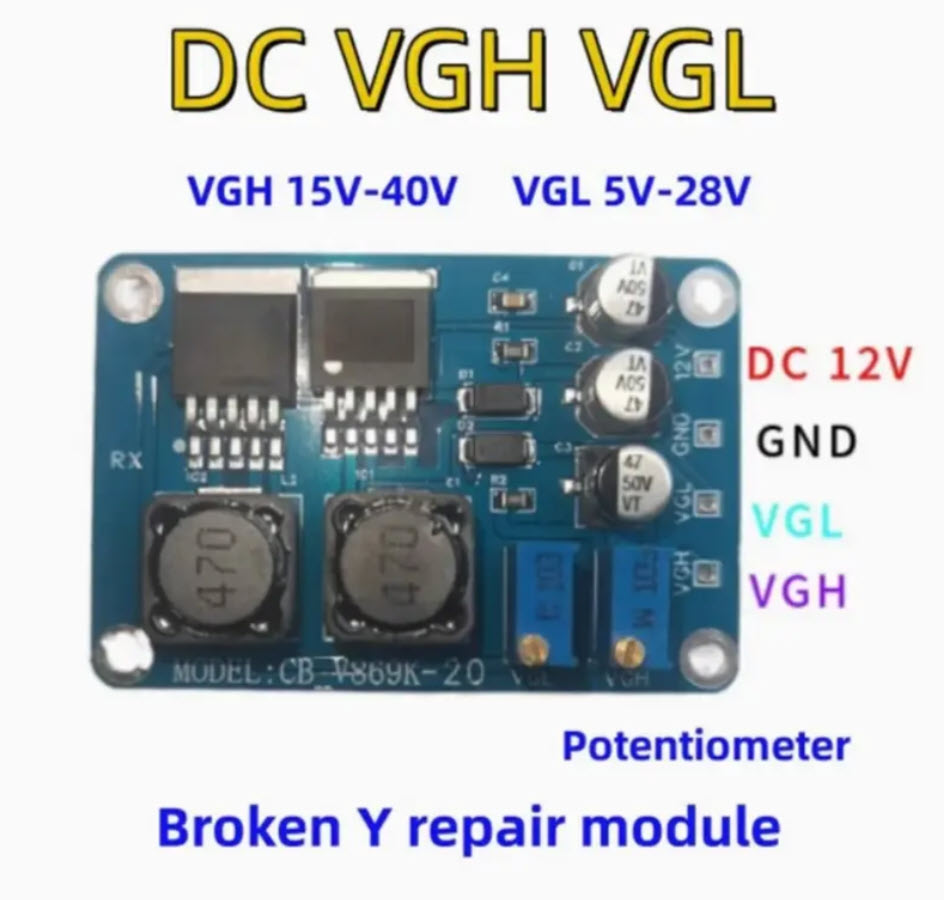

V869K Módulo VGH VGL Elevador y Reductor de Voltaje

El V869K es un módulo especializado para generar voltajes positivos y negativos ajustables, comúnmente utilizado en el control de pantallas LCD/TFT. Ideal para aplicaciones electrónicas que requieren una alimentación dual de precisión.

Características Técnicas:

• Voltaje de entrada (DC): 12 V

• Voltaje de salida (DC):

  • VGH (positivo): ajustable de 15 V a 40 V

  • VGL (negativo): ajustable de -5 V a -28 V

• Ajuste de voltaje: mediante trimmers integrados

• Protección: Evita ajustar fuera del rango especificado, ya que podría provocar cortocircuito y dejar inactiva la placa.

• Dimensiones: 4.2 cm x 5.6 cm

Aplicaciones comunes:

• Controladores de pantallas LCD/TFT

• Proyectos de reparación o modificación de monitores

• Equipos electrónicos con requerimientos de voltaje simétrico

Advertencia: Ajustar los voltajes siempre dentro del rango especificado. Una configuración incorrecta puede dañar el módulo de forma irreversible.

Ref:  DCDC-V869K20

Fuente Variable DCDC
