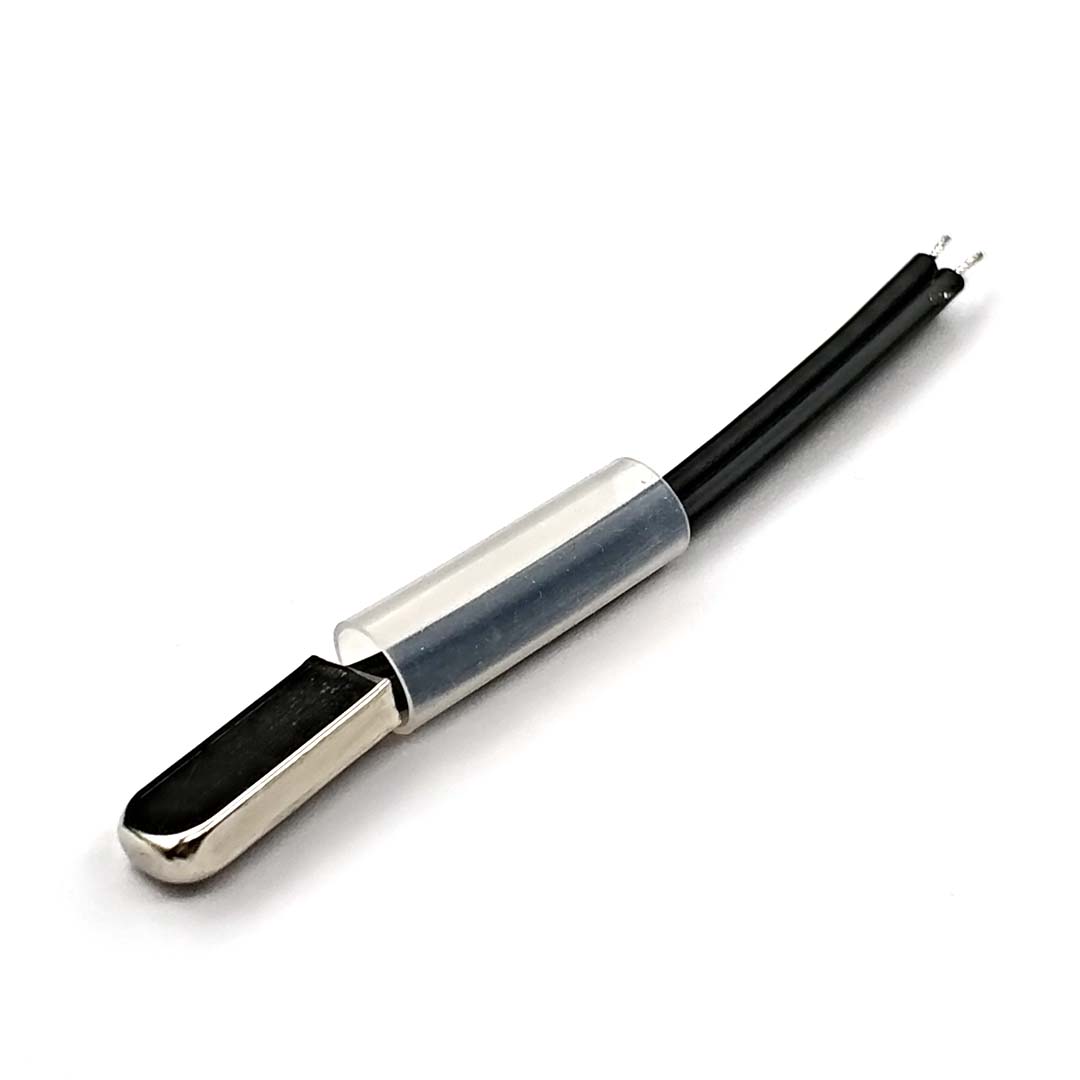

Sensor de Temperatura KSD9700 NC 135°C – Termostato Bimetálico de Protección con Rearme Automático

El KSD9700 NC 135°C es un interruptor térmico bimetálico diseñado para proteger equipos eléctricos y electrónicos contra el sobrecalentamiento. Su contacto es de tipo NC (Normally Closed / Normalmente Cerrado), lo que significa que el circuito permanece cerrado durante el funcionamiento normal y se abre automáticamente cuando la temperatura alcanza los 135 °C, interrumpiendo el paso de corriente para proteger el equipo.

Una vez la temperatura desciende por debajo del punto de rearme, el termostato restablece automáticamente el contacto, permitiendo nuevamente el funcionamiento del circuito sin necesidad de reemplazar el dispositivo.

Gracias a su tamaño compacto, rápida respuesta y alta confiabilidad, es ampliamente utilizado en motores eléctricos, transformadores, fuentes de alimentación, baterías, electrodomésticos, impresoras 3D, equipos industriales y sistemas de protección térmica.

Características

• Temperatura de actuación: 135 °C.
• Contacto NC (Normalmente Cerrado).
• Rearme automático al enfriarse.
• Tecnología de disco bimetálico de acción rápida.
• Tamaño compacto y fácil instalación.
• Alta confiabilidad y larga vida útil.
• Encapsulado metálico con excelente transferencia térmica.
• Ideal para protección contra sobrecalentamiento.

Especificaciones Técnicas

• Modelo: KSD9700.
• Tipo de contacto: NC (Normally Closed / Normalmente Cerrado).
• Temperatura de actuación: 135 °C.
• Temperatura de rearme: Automática (con diferencial térmico propio del dispositivo).
• Voltaje máximo de trabajo: 250 VAC / 125 VAC.
• Corriente nominal: Hasta 5 A (según la versión comercializada).
• Resistencia de contacto: ≤ 50 mΩ.
• Resistencia de aislamiento: ≥ 100 MΩ.
• Vida útil: Más de 10.000 ciclos eléctricos.
• Tipo de conexión: Dos cables flexibles.
• Longitud aproximada de cables: 70 mm.
• Encapsulado: Metálico sellado.

Funcionamiento

En condiciones normales el interruptor permanece cerrado, permitiendo el paso de corriente.

Cuando la temperatura del cuerpo del termostato alcanza aproximadamente 135 °C, el disco bimetálico interno cambia de posición de forma instantánea y abre el circuito, protegiendo el equipo contra daños por exceso de temperatura.

Al disminuir la temperatura, el disco recupera su posición original y el contacto vuelve a cerrarse automáticamente.

Aplicaciones

Ideal para la protección térmica de:

• Motores eléctricos.
• Transformadores.
• Cargadores de baterías.
• Fuentes de alimentación.
• Resistencias calefactoras.
• Impresoras 3D.
• Electrodomésticos.
• Bombas de agua.
• Solenoides.
• Balastos electrónicos.
• Equipos industriales.
• Sistemas de automatización.

Ventajas

• Protección térmica automática y confiable.
• No requiere alimentación externa.
• Rearme automático después del enfriamiento.
• Alta velocidad de respuesta.
• Fácil integración en equipos nuevos o reparaciones.
• Excelente relación costo-beneficio.

Contenido del paquete

• 1 × Sensor de temperatura / Termostato bimetálico KSD9700 NC 135°C.

Importante

• Este modelo es NC (Normally Closed).
• A temperatura ambiente el contacto tiene continuidad.
• Al alcanzar aproximadamente 135 °C, el circuito se abre automáticamente.
• Una vez la temperatura disminuye, el contacto vuelve a cerrarse sin intervención del usuario.
• No debe utilizarse como controlador principal de temperatura, sino como dispositivo de protección térmica.
