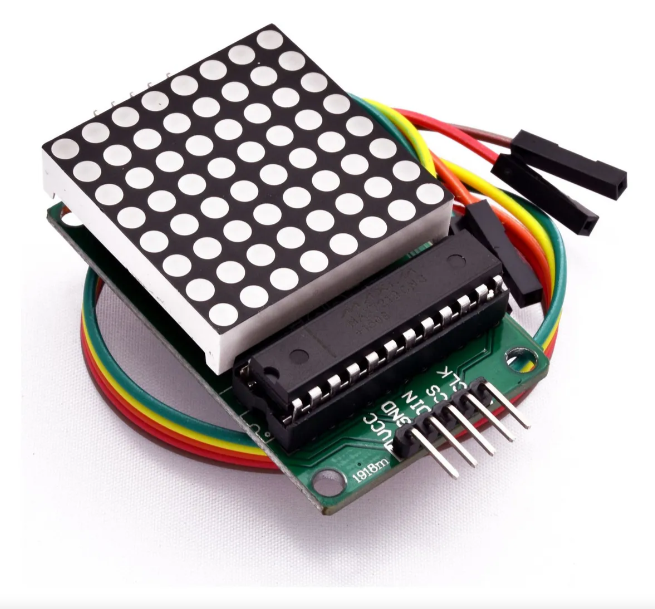

Módulo Matriz LED MAX-7219 8×8

Descripción general

Este módulo contiene una matriz de 8×8 LEDs rojos controlada mediante el controlador integrado MAX7219, lo que simplifica enormemente la interfaz con microcontroladores como Arduino, permitiendo mostrar caracteres, gráficos básicos, animaciones o desplazamientos de texto sin requerir múltiples conexiones individuales de LEDs. Ideal para proyectos de visualización, señalización, relojes, tableros de información o módulos de aprendizaje.

Características principales

• Matriz de LEDs de 8 columnas × 8 filas (64 LEDs individuales)

• Controlador MAX-7219 integrado: permite control de toda la matriz mediante interfaz SPI (DIN, CLK, CS)

• Alimentación típica: 5 V DC

• Interface simplificada: solo 3 pines de datos + alimentación + tierra

• Compatible con librerías Arduino como LedControl, Parola, entre otras

• Permite mostrar caracteres ASCII, desplazamientos de texto, animaciones básicas y gráficos de resolución baja

• Diseño compacto y modular: fácil de apilar o encadenar múltiples módulos para pantallas más grandes

Aplicaciones típicas

• Tableros de información o mensajes en proyectos DIY

• Indicadores visuales para máquinas o estaciones de trabajo

• Relojes digitales, contadores, cronómetros con visualización básica

• Prototipos de cartelería electrónica o “marquee” de texto desplazado

• Aprendizaje de control de matrices de LEDs y diseño de animaciones

Beneficios

• Reduce drásticamente el número de pines necesarios comparado con manejar 64 LEDs individualmente

• Fácil integración con Arduino u otros microcontroladores

• Gran versatilidad para mostrar texto y gráficos simples

• Escalable: pueden interconectarse varios módulos para obtener una pantalla más grande

• Buena documentación, librerías disponibles y comunidad amplia

Consideraciones de uso

• Asegúrate de alimentar correctamente con 5 V y tierra común con el microcontrolador

• Conecta los pines: DIN → datos, CLK → reloj, CS → chip-select (o LOAD) según librería que uses

• Si vas a encadenar varios módulos, ten en cuenta la señal y alimentación adicional según corriente total

• Si deseas mostrar animaciones rápidas, considera la velocidad de barrido de la matriz y la librería utilizada

• Ten en cuenta el brillo: algunos modelos pueden necesitar resistencias de limitación o control de brillo mediante software

REF: Modulo Matriz Led Max 7219 8X8
