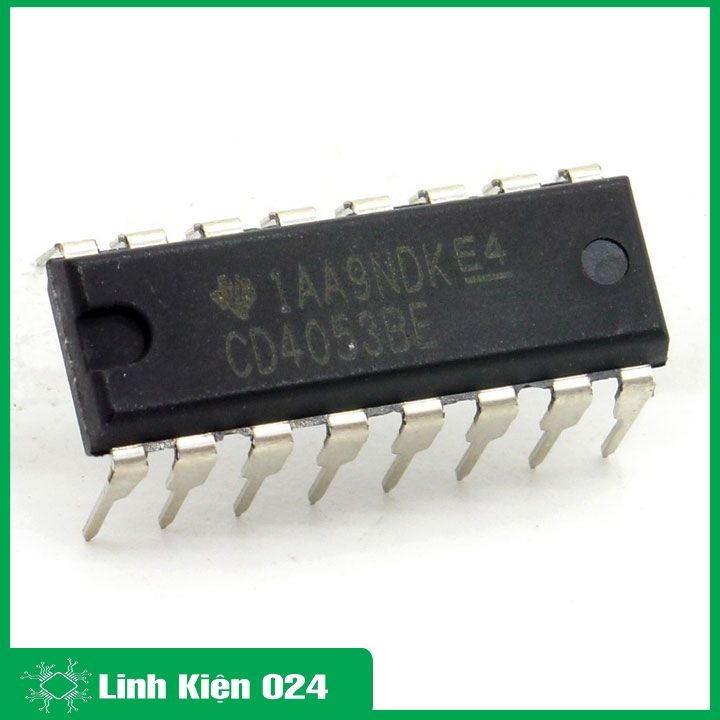

CD4053 Triple Multiplexor/Demultiplexor Analógico

Descripción general

El CD4053 es un circuito integrado CMOS que contiene tres interruptores analógicos bidireccionales independientes (triple 2-a-1 multiplexor/demultiplexor). Cada canal puede direccionar señales analógicas o digitales, permitiendo seleccionar entre dos fuentes y dirigirlas a una salida común, o viceversa.

Gracias a su bajo consumo de potencia y gran compatibilidad de voltaje, se utiliza ampliamente en sistemas de audio, video, instrumentación, control y microcontroladores.

Características principales

• Configuración: 3 multiplexores/demultiplexores independientes (cada uno con 2 entradas/1 salida).

• Rango de alimentación (VDD): 3 V a 15 V (típico 5 V o 12 V).

• Señales de control lógicas: compatibles con niveles CMOS/TTL.

• Capacidad de conducción: permite señales analógicas dentro de VDD y VSS.

• Baja resistencia ON: típicamente de 100 a 200 Ω.

• Bajo consumo de corriente: propio de la tecnología CMOS.

• Velocidad de conmutación rápida: apto para audio y señales de frecuencia media.

• Encapsulados comunes: DIP-16, SOIC-16, TSSOP-16.

Aplicaciones típicas

• Selección de canales de audio estéreo (p. ej. 2 entradas de audio → 1 salida).

• Multiplexado de señales analógicas en instrumentos de medición.

• Ruteo de señales en sistemas de comunicación.

• Control de sensores múltiples en microcontroladores con entradas limitadas.

• Sistemas de automatización, control industrial y domótica.

• Interfaces de conmutación para equipos de laboratorio.

Beneficios

• Permite reducir el número de pines en sistemas con varios sensores o señales.

• Aporta flexibilidad para elegir dinámicamente qué señal conectar sin partes mecánicas.

• Económico y fácil de conseguir en el mercado global.

• Muy usado en proyectos educativos y profesionales por su simplicidad y utilidad.

Ref: CD4053
