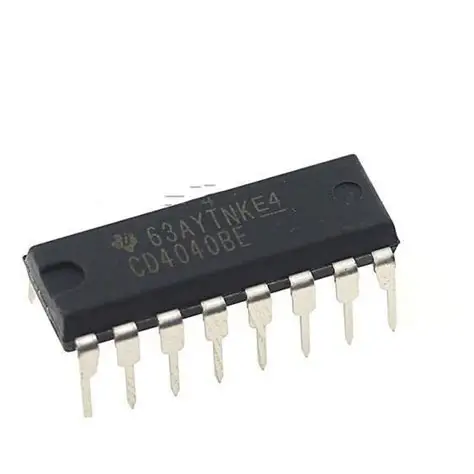

CD4040 Contador Binario Asíncrono de 12 Bits

Descripción general

El CD4040 es un contador binario ripple (asíncrono) de 12 etapas fabricado en tecnología CMOS. Puede contar pulsos de reloj hacia arriba y entregar sus salidas en forma de una secuencia binaria dividida por 2, 4, 8, 16… hasta 4096 (2¹²).

Gracias a su bajo consumo de energía y amplia compatibilidad de voltajes, es muy usado en sistemas digitales para división de frecuencia, temporización, generación de retardos y control secuencial.

Características principales

• Tipo: Contador binario asíncrono (ripple counter).

• Número de bits: 12 (salidas Q1 a Q12).

• Entrada de reloj (CLK): cuenta en el flanco descendente.

• Entrada RESET (MR): borra todas las salidas a 0 de manera asíncrona.

• Rango de alimentación (VDD): 3 V a 15 V (operación típica a 5 V o 12 V).

• Frecuencia máxima de operación: hasta 8 MHz (a VDD = 10 V).

• Consumo de corriente: muy bajo (tecnología CMOS).

• Encapsulados comunes: DIP-16, SOIC-16, TSSOP-16.

Tabla de funcionamiento básico

• RESET = HIGH → todas las salidas se ponen en 0.

• RESET = LOW → el contador avanza con cada pulso de reloj negativo.

• Cada salida representa la división del reloj:

  • Q1 → fclk/2

  • Q2 → fclk/4

  • Q3 → fclk/8

  • …

  • Q12 → fclk/4096

Aplicaciones típicas

• Divisor de frecuencia en sistemas digitales.

• Generación de retardos o tiempos específicos.

• Secuenciación de procesos (contadores de pasos).

• Temporizadores y osciladores.

• Contadores de eventos en sistemas de medición.

• Parte de circuitos digitales educativos y de prototipado.

Beneficios

• Permite contar hasta 4096 pulsos sin necesidad de microcontrolador.

• Muy útil como divisor de frecuencia para relojes, audio y señales digitales.

• Sencillo de usar: solo requiere reloj y reset.

• Ideal para aplicaciones de bajo consumo y bajo costo.
