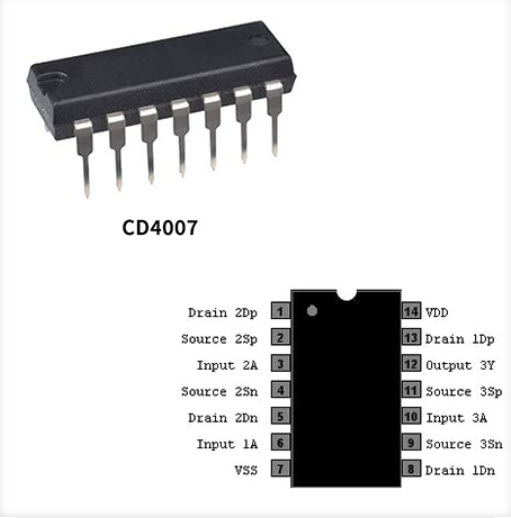

CD4007 – Transistores MOS Complementarios (CMOS)

Descripción general

El CD4007 es un circuito integrado CMOS que contiene tres pares de transistores MOS complementarios (N-MOS y P-MOS). Está diseñado para usarse como elemento básico de construcción en circuitos digitales y analógicos: desde inversores hasta amplificadores, osciladores o compuertas lógicas.

Es ampliamente utilizado en laboratorios educativos y proyectos de electrónica porque permite experimentar directamente con transistores MOS dentro de un encapsulado cómodo.

Características principales

• Configuración interna:

  • 3 transistores N-MOS.

  • 3 transistores P-MOS.

  • Algunos comparten drenadores y compuertas, lo que facilita la creación de inversores y compuertas lógicas.

• Rango de voltaje de alimentación (VDD – VSS): 3 V a 15 V (hasta 18 V máximo absoluto).

• Corriente de salida: hasta 10 mA (dependiendo de la configuración).

• Frecuencia de conmutación: adecuada para aplicaciones de lógica estándar y señales de audio/baja frecuencia.

• Encapsulados comunes: DIP-14, SOIC-14.

• Tecnología CMOS: bajo consumo de potencia y alta impedancia de entrada.

Aplicaciones típicas

• Compuertas lógicas básicas (NOT, NAND, NOR) construidas manualmente.

• Osciladores RC y astables.

• Amplificadores de señal pequeña (etapas analógicas simples).

• Buffers e inversores en sistemas digitales.

• Circuitos de prueba y enseñanza de la tecnología MOSFET.

• Diseño de prototipos CMOS donde se requiere acceso directo a transistores.

Ventajas

• Proporciona flexibilidad: un solo chip puede comportarse como inversor, oscilador, buffer o amplificador.

• Muy usado en educación, porque ayuda a entender cómo funcionan los MOSFET complementarios.

• Compatible con una amplia gama de voltajes de alimentación.

• Bajo consumo y buena confiabilidad gracias a la tecnología CMOS.

• Disponible y económico en el mercado.

Ref: CD4007
