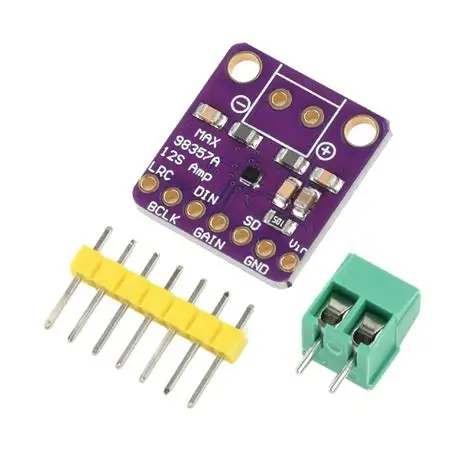

Módulo Amplificador de Audio Digital MAX98357A I2S Clase D 3W

El MAX98357A es un amplificador de audio digital Clase D de alta eficiencia que incorpora un convertidor DAC (Digital-to-Analog Converter) y una interfaz de comunicación I2S, permitiendo reproducir audio digital de excelente calidad directamente desde microcontroladores como ESP32, ESP8266, Raspberry Pi, STM32 y otros dispositivos compatibles con I2S, sin necesidad de un conversor de audio adicional.

Este módulo puede entregar hasta 3.2 W de potencia sobre un altavoz de 4 Ω, proporcionando un sonido limpio, claro y con muy baja distorsión. Su reducido tamaño, bajo consumo y facilidad de integración lo convierten en una excelente opción para proyectos de IoT, asistentes de voz, reproductores MP3, sistemas de notificación, domótica y dispositivos portátiles.

Características

• Amplificador digital Clase D de alta eficiencia.
• Interfaz de audio digital I2S.
• DAC integrado (no requiere convertidor externo).
• Potencia de salida de hasta 3.2 W.
• Excelente calidad de audio.
• Muy baja distorsión y ruido.
• Bajo consumo de energía.
• Protección contra sobretemperatura y cortocircuito.
• Configuración sencilla mediante pocos pines.

Especificaciones Técnicas

• Circuito integrado: MAX98357A.
• Tipo de amplificador: Clase D Mono.
• Interfaz de entrada: I2S.
• Voltaje de alimentación: 2.5 V a 5.5 V.
• Potencia máxima de salida:
  • Hasta 3.2 W @ 4 Ω (5 V).
  • Aproximadamente 1.8 W @ 8 Ω (5 V).
• Frecuencias de muestreo compatibles:
  • 8 kHz
  • 16 kHz
  • 22.05 kHz
  • 32 kHz
  • 44.1 kHz
  • 48 kHz
  • Hasta 96 kHz.
• Resolución de audio: 16, 24 y 32 bits.
• Relación señal/ruido (SNR): Hasta 103 dB.
• Eficiencia: Superior al 90 %.
• Canales: Mono (permite configuración para canal izquierdo, derecho o mezcla L+R).
• Salida para altavoz: 4 Ω u 8 Ω.

Distribución de pines

• VIN – Alimentación.
• GND – Tierra.
• DIN – Datos I2S.
• BCLK – Bit Clock.
• LRC (WS) – Word Select / Left-Right Clock.
• GAIN – Configuración de ganancia y selección de canal.
• SPK+ – Salida positiva al altavoz.
• SPK− – Salida negativa al altavoz.

Aplicaciones

Ideal para proyectos de:

• Reproductores MP3.
• Asistentes de voz.
• ESP32 Audio.
• Raspberry Pi Audio.
• Sistemas IoT con mensajes de voz.
• Automatización industrial.
• Alarmas sonoras.
• Robots móviles.
• Domótica.
• Equipos de señalización.
• Instrumentación electrónica.
• Sistemas embebidos.

Compatibilidad

Compatible con:

• ESP32.
• ESP32-S3.
• ESP8266 (mediante I2S).
• Arduino (con periférico o librerías I2S compatibles).
• Raspberry Pi.
• STM32.
• Teensy.
• RP2040 (Raspberry Pi Pico).
• Microcontroladores con interfaz I2S.

Ventajas

• No requiere DAC externo.
• Excelente calidad de sonido.
• Alta eficiencia gracias a su arquitectura Clase D.
• Muy pocas conexiones para comenzar a funcionar.
• Compatible con la mayoría de librerías de audio I2S.
• Tamaño compacto para proyectos embebidos.
• Ideal para dispositivos alimentados por batería.

Contenido del paquete

• 1 × Módulo Amplificador de Audio Digital MAX98357A I2S Clase D.

Recomendaciones de uso

• Utilice una fuente de alimentación estable de 5 V para obtener la máxima potencia de salida.
• Conecte directamente un altavoz de 4 Ω o 8 Ω; no conecte auriculares a la salida, ya que está diseñada para manejar cargas de potencia.
• Mantenga los cables de audio y alimentación lo más cortos posible para minimizar interferencias.
• Si trabaja con ESP32 o Raspberry Pi, existen numerosas librerías compatibles para reproducir archivos WAV, MP3, audio por streaming o síntesis de voz mediante la interfaz I2S.
